哈尔滨工业大学《数字电路》2018-2019学年第一学期期末考试试卷
收藏
参考人数1
人气1

包含试题

7题

考试总分

80分

及格分

60分

考试时长

120分钟

做题模式

考试
练习

考试说明
所需费用 免费考试 / 原价 ¥ / 每位考生可考次数不限
开始做题 加入收藏
考试说明
本考试暂无特别说明，请在规定时间内完成答题
试卷组成
三、简答题(40 分，每题 8 分)含5题 ( 共40分 )
四、分析设计题(40分，每题20分)含2题 ( 共40分 )
考试时间
2018-06-01 00:00 ~ 2037-06-30 00:00
  • 问答题
    请画出由与非门构成的基本 RS 触发器的电路组成，标明输入输出引脚名，并指出它的输出端是哪端、复位和置位分别完成什么操作。
  • 问答题
    在 5V 供电的数字系统中，逻辑 “1” 电平与逻辑 “0” 电平分别对应的电压是多少，并由此说明高低电平噪声容限的概念。
  • 问答题
    什么是逻辑运算符的完备性，并由此解析可编程逻辑阵列芯片的原理。
  • 问答题

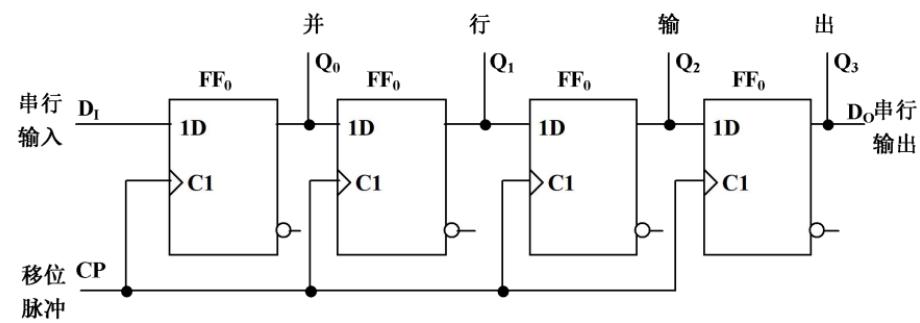

    下图为四个 D 触发器构成的串行移位与串改并电路，请分析串行移位以及串改并的原理。
  • 问答题

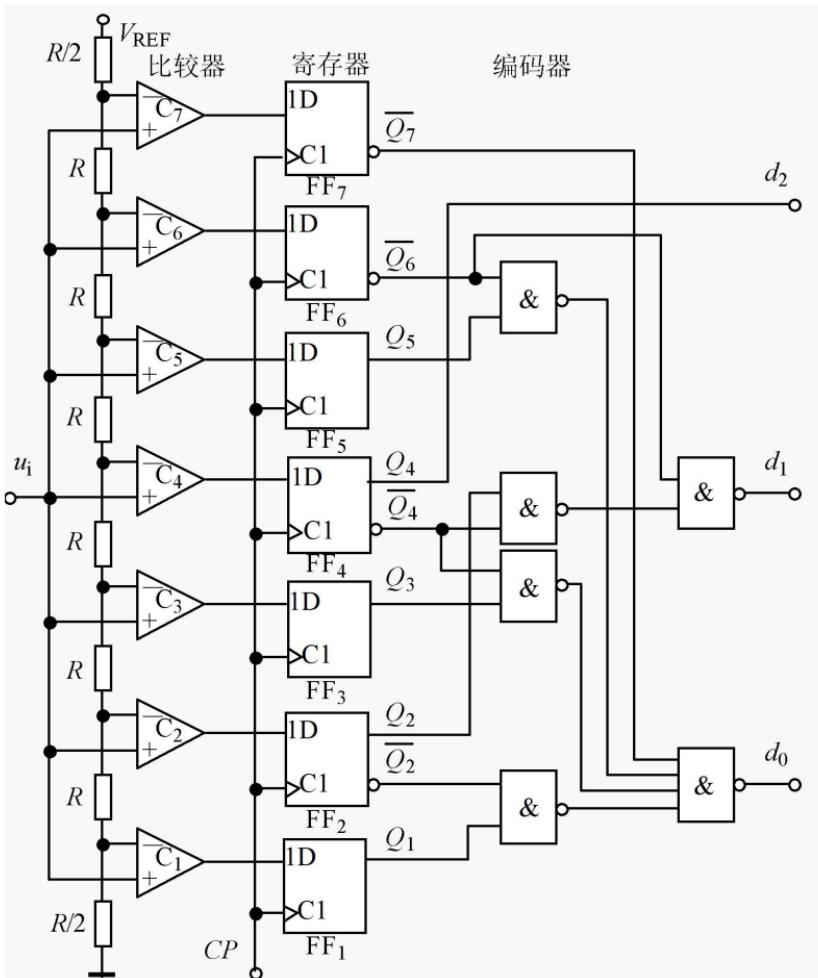

    请说明下图是什么类型的 A/D 转换器，并分析其转换原理。
  • 问答题
    什么叫三态门电路，请画出其电路符号图，说明三态门电路起什么作用，并详细阐述为什么在数字系统或者计算机硬件系统中大量使用具有三态门电路结构的芯片。
  • 问答题
    请设计一个七进制的可逆计数器，要求当控制线 A 输入为 “1” 实现加 1 计数，当 A 输入为 “0” 时实现减 1 计数，并判断其能否自启动。
