试用两只JK触发器和最少量的接线设计一个能产生如图3所示波形的时序逻辑电路，要求写出完整的设计过程。

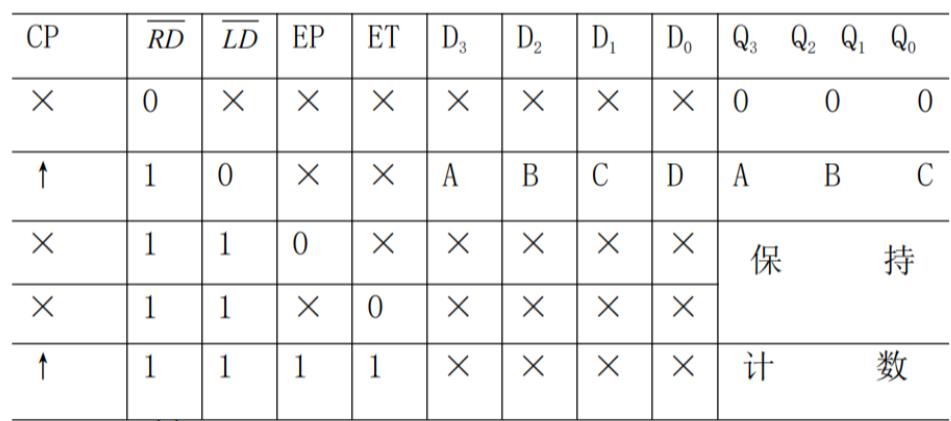

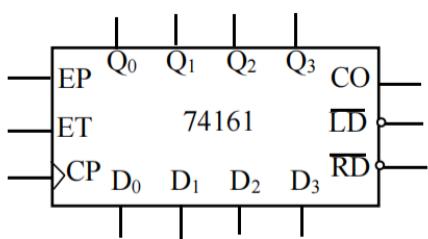

六、（10分）试用中规模4位二进制计数器74161实现十二进制计数器。

如图4所示电路，器件均为CMOS系列。试分析 $\mathrm{U}_0$ 随 $\mathrm{U}_{\mathrm{I}}$ 变化的规律，画出其传输特性，并标出主要参数。

写出D触发器和T触发器的特性方程，然后将D触发器转换成T触发器，画出电路图。

8 位 D/A 转换器当输入数字量只有最高位为高电平时输出电压为 5V，若只有最低位为高电平，则输出电压为 \_\_\_\_ V。若输入为 10001000，则输出电压为 \_\_\_\_ V。

A/D 转换的一般步骤包括 \_\_\_\_、\_\_\_\_、\_\_\_\_、\_\_\_\_。

就逐次逼近型和双积分型两种 A/D 转换器而言，\_\_\_\_的抗干扰能力强，的转换速度快。

某 EPROM 有 8 位数据线，13 位地址线，则其存储容量为 \_\_\_\_。
