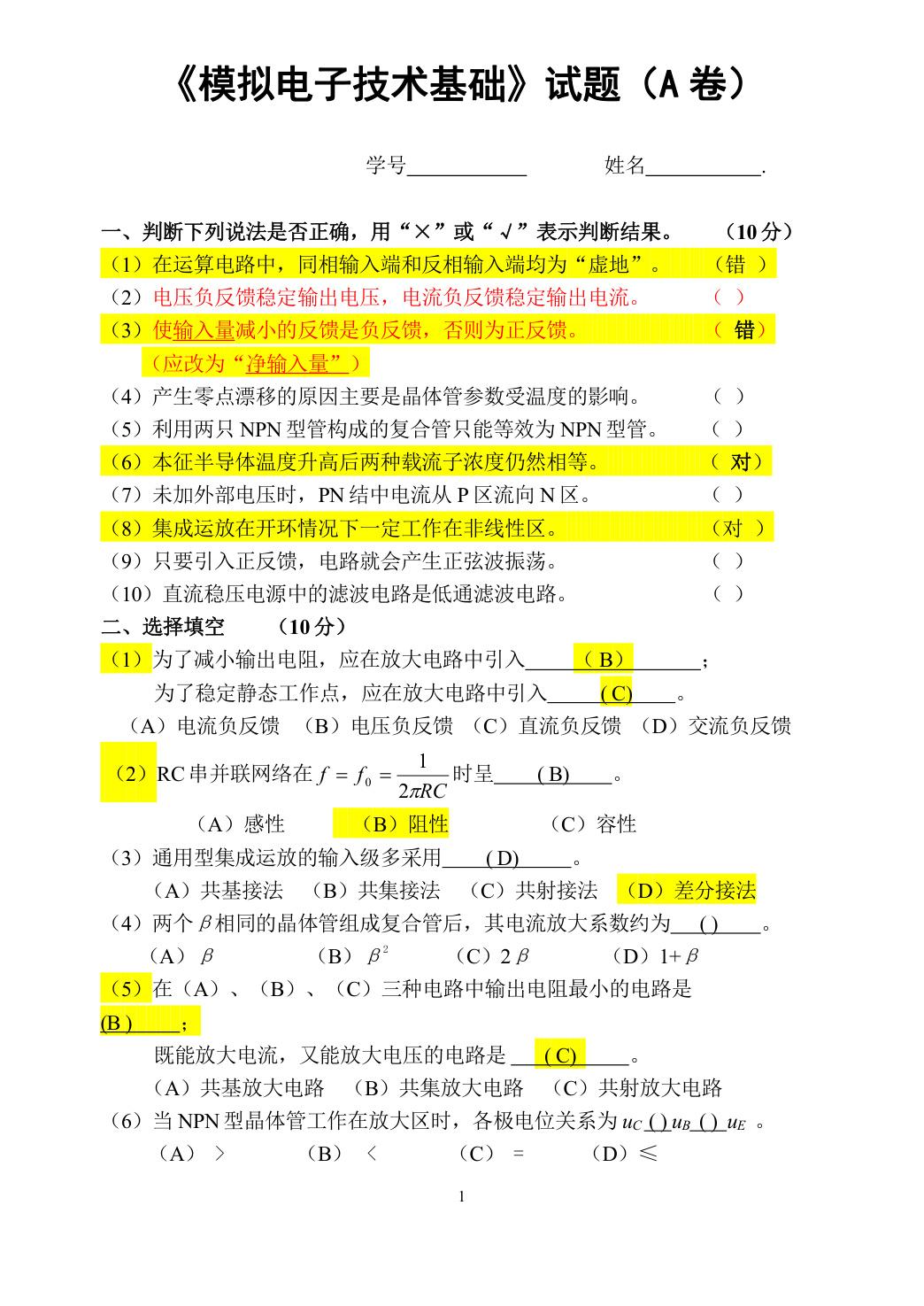

一、判断下列说法是否正确，用“×”或“√”表示判断结果。 （10分）含10题 ( 共10分 )
二、选择填空 （10分）含7题 ( 共10分 )
三、（5分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u0。含1题 ( 共5分 )
四、（10分）在图示电路中，已知晶体管静态时B-E间电压为 $\mathrm { U } _ { \mathrm { B E Q } }$ ，电流放大系数为 $\beta$ ，B-E间动态电阻为 $\mathrm { \Delta \ r { } b e \circ }$ 。填空：含1题 ( 共10分 )
五、（10分）在图示电路中，已知晶体管静态时 $\mathrm { U } _ { \mathrm { B E Q } } { = } 0 . 7 \mathrm { V }$ ，电流放大系数为 =100， $r _ { \mathrm { b e } } { = } 1$ kΩ， $\mathrm { R } _ { \mathrm { B l } } { = } 5 \mathrm { k } \Omega$ $\mathrm { R } _ { \mathrm { B } 2 } { = } 1 5 \mathrm { k } \Omega$ $\mathrm { R e } ^ { = 2 . 3 }$ kΩ， $\mathrm { R c } { = } \mathrm { R } _ { \mathrm { L } } { = } 3 \mathrm { k } \Omega$ $\mathrm { V } _ { \mathrm { C C } } { = } 1 2 \mathrm { V }$含1题 ( 共10分 )
六、（10分）在图示电路中，已知 $\mathrm { V } _ { \mathrm { C C } } { = } 1 2 \mathrm { V }$ $\mathrm { V } _ { \mathrm { E E } } { = } 6 \mathrm { V }$ ，恒流源电路I=1 mA， $\mathrm { R } _ { \mathrm { B l } } { = } \mathrm { R } _ { \mathrm { B } 2 } { = } 1$ kΩ， $\mathrm { R } _ { \mathrm { C l } } { = } \mathrm { R } _ { \mathrm { C } 2 } { = } 1 0 \mathrm { k } \Omega$ ；两只晶体管特性完全相同，且 $\beta _ { 1 } { = } \beta _ { 2 } { = } 1 0 0$ $r _ { \mathrm { b e l } } { = } r _ { \mathrm { b e 2 } } { = } 2$ kΩ。估算：含1题 ( 共10分 )
七、（5分）在图示OCL电路中，已知$\mathrm { T } _ { 1 } , \mathrm { T } _ { 2 }$ 管的 $\left| U _ { C E S } \right| = 1 V$ ，电源电压为 $\pm 9 \mathrm { V }$ ，负载电阻 $\mathrm { R } _ { \mathrm { L } } { = } 8 \Omega$ ，试计算最大输出功率 $\mathrm { P _ { o m } }$ 及效率η。含1题 ( 共5分 )
八、（8分）设图示各电路均引入了深度交流负反馈，试判断各电路引入了哪种组态的交流负反馈，并分别估算它们的电压放大倍数。含1题 ( 共8分 )
九、（6分）在图示电路中，要求 $_ { \mathrm { R } _ { \mathrm { F } } = 1 0 0 \mathrm { k } \Omega }$ ，比例系数为11，试求解R、和 $R ^ { \prime }$ 的阻值。含1题 ( 共6分 )
十、（6分）求解图示电路的运算关系式。含1题 ( 共6分 )
十一、（9分）在图示文氏桥振荡电路中，已知 $\mathrm { R } _ { 1 } { = } 1 0 \mathrm { k } \Omega$ ，R和C的可调范围分别为 1\~100 kΩ、0.001\~1 F。含1题 ( 共9分 )
十二、（5分）在图示电路中，已知W7806的输出电压为6V，$\scriptstyle \mathrm { R _ { 1 } = R _ { 2 } = R _ { 3 } = } 2 0 0 \ \Omega$ ，试求输出电压 $\mathrm { U } _ { 0 }$ 的调节范围。含1题 ( 共5分 )
十三、（6分）串联型稳压电路如图含1题 ( 共6分 )
